Rampe di carico HLS – HS dritte

100,00174,00

Loading...

FAMIGLIA PRODOTTO: HLS – HS DRITTE E CURVE

Portata fino a 1000 kg

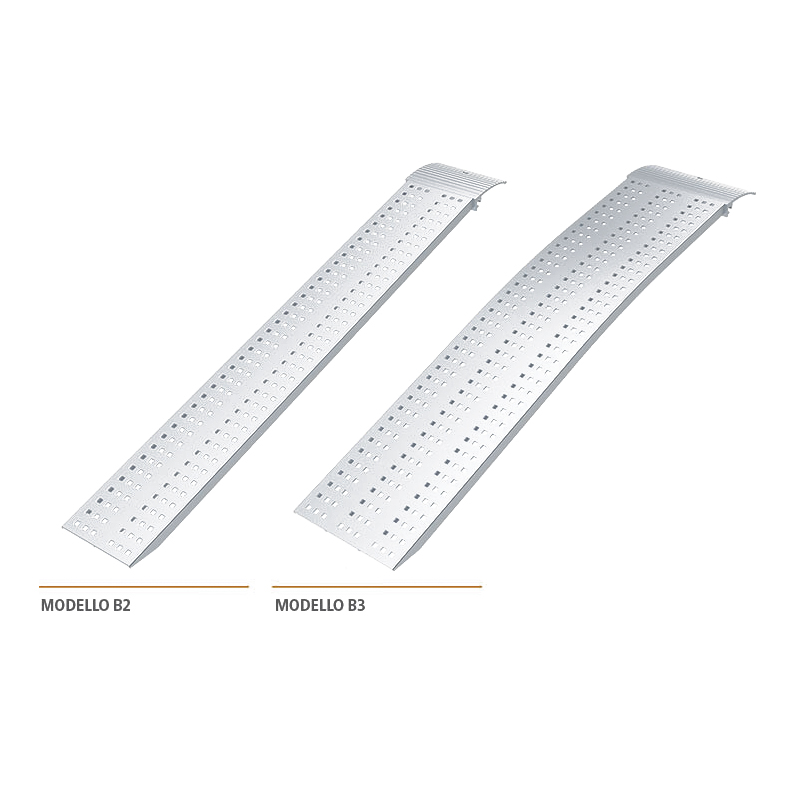

Questa gamma di prodotto è stata concepita, industrializzata e realizzata per tutti quegli utilizzatori che necessitano abbinare ad una buona portata di carico una grande leggerezza e maneggevolezza di prodotto per applicazioni non professionali.

Il profilo di alluminio utilizzato presenta delle particolari tranciature che conferiscono alle rampe oltre ad un notevole grip, la capacità di drenare facilmente elementi fastidiosi quali acqua e neve.

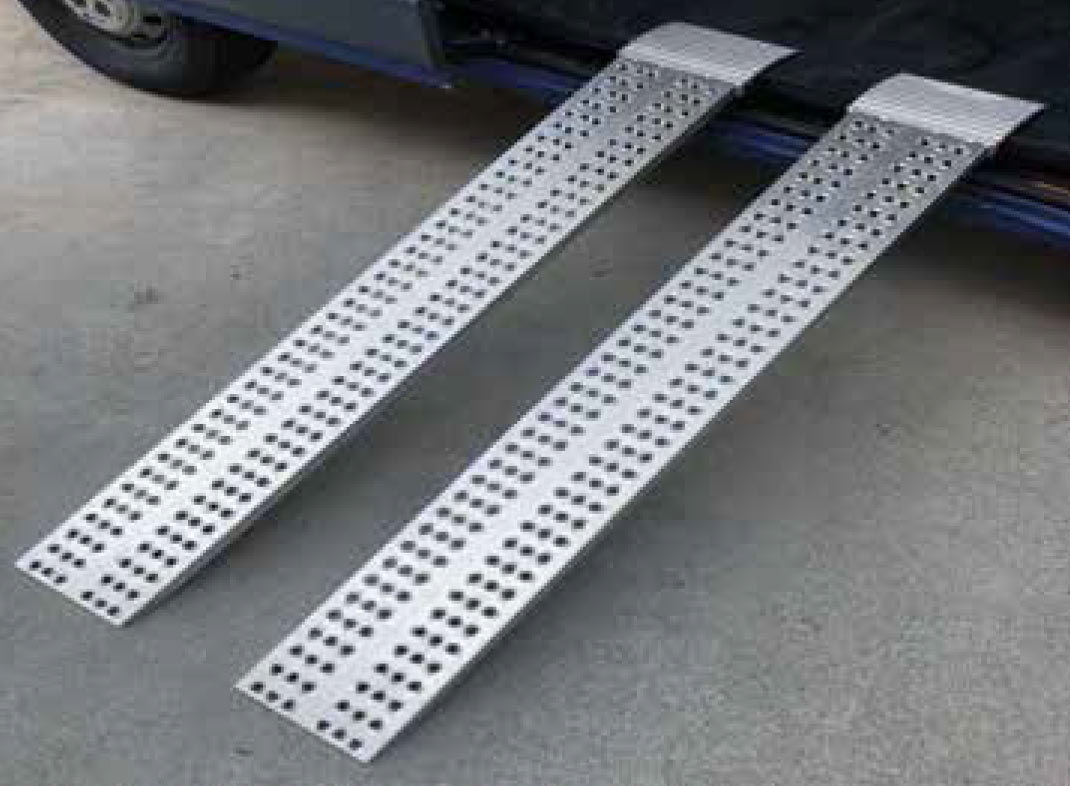

Le loro caratteristiche sono particolarmente apprezzate nel campo del fai da te / hobbystico prestandosi a tutte quelle operazioni di carico e scarico che coinvolgono attrezzature con ruote gommate, quali: carrelli manuali, tosaerba, motociclette, quad etc. Analogamente la gamma curva che garantisce le stesse perfomance delle dritte, è particolarmente adatta nell’utilizzo di mezzi che hanno poco spazio tra la scocca inferiore ed il terreno (spesso dovuto alle piccole ruote di cui sono dotati) consentendo di valicare, senza interferenze, altezze fino a 900 mm.

Per tutti i dettagli delle pedane vedi file pdf allegato.

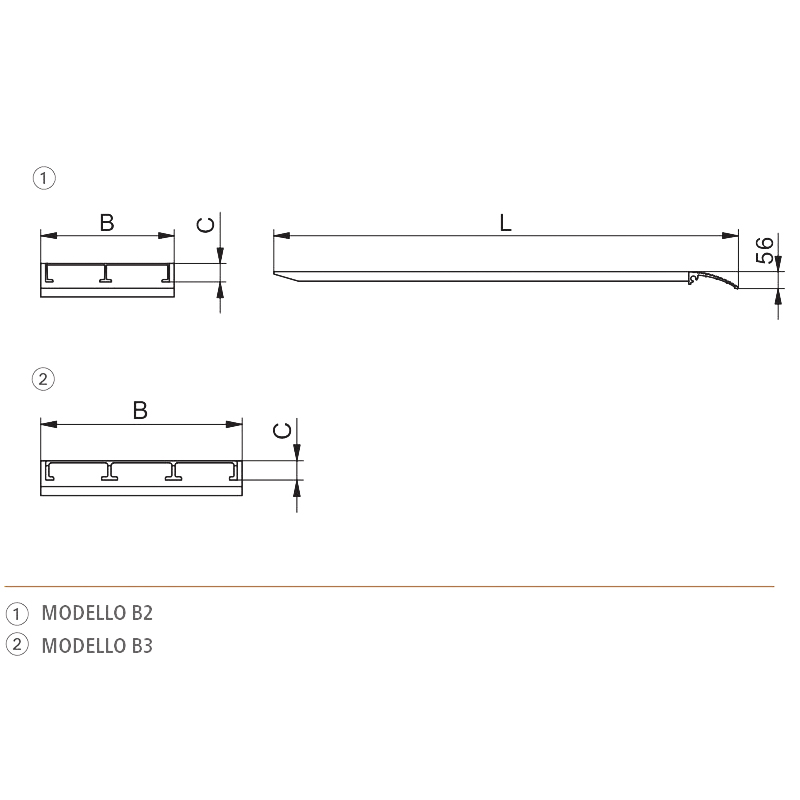

Modelli Lungh. mm Largh. est. mm H. montante mm Dislivello max. mm Peso coppia KG
M030B2HLS/15 1500 215 30 350 / 450 8,0
M030B2HLS/20 1990 215 30 460 / 600 10,0
M030B2HS/15 1500 215 30 350 / 450 10,5
M030B2HS/20 1990 215 30 460 / 600 14,0
M030B3HS/15 1500 315 30 350 / 450 16,0
M030B3HS/20 1990 315 30 460 / 600 21,0
M030B3HS/25 2510 315 30 610 / 750 26,0
M040B3HS/30 3000 315 40 760 / 900 36,0

OPTIONAL SISTEMI DI ANCORAGGIO

Linguetta in alluminio (su richiesta):
questo sistema di ancoraggio ha il vantaggio che la linguetta può traslare su buona parte della larghezza della rampa e ruotare nella testata dove è stata precedentemente inserita. Sono forniti appositi tappi di chiusura testata affinché la linguetta non esca dalla rampa durante il suo utilizzo.

Rampe di carico HLS-HS dritte 1500 x 215 mm 600 Kg Linguetta in alluminio

Rampe di carico HLS-HS dritte 1500 x 215 mm 600 Kg Linguetta in alluminio

Perno in acciaio (su richiesta):
attraverso i fori della testata standard della rampa e del piano di carico può essere inserito un perno in acciaio zincato del diametro di 14 mm e testa avente diametro di 24 mm.

Rampe di carico HLS-HS dritte 1500 x 215 mm 600 Kg Perno in acciaio

Rampe di carico HLS-HS dritte 1500 x 215 mm 600 Kg Perno in acciaio

OPTIONAL SISTEMI DI MOVIMENTAZIONE

Maniglie in Nylon (su richiesta): il prodotto può essere fornito con robuste maniglie in nylon che ne facilitano la movimentazione. Disponibili nelle lunghezze di 30 e 60 cm in funzione del modello di prodotto scelto.

Rampe di carico HLS-HS dritte 1500 mm 600 Kg Maniglie in Nylon

GARANZIA DI SICUREZZA

Qualsiasi Vostra esigenza di carico e scarico trova nella nostra gamma una “soluzione” che vi garantisce la massima risposta in termini di sicurezza, poiché le implicazioni derivanti dall’utilizzo di questi prodotti non sono da sottovalutare. Sia che si movimenti un mezzo da svariate tonnellate o una semplice attrezzatura spinta a mano, le conseguenze di un cedimento o di una scivolata possono essere gravi.

Consapevoli di questi rischi, le rampe vengono progettate e realizzate attenendosi scrupolosamente alle normative di riferimento ed, in fase di omologazione, il prodotto viene collaudato al doppio della portata dichiarata (coefficiente di sicurezza pari a 2,1).

In un’area-test vengono poi eseguite prove distruttive sui manufatti per verificare l’affidabilità dei calcoli strutturali derivanti dalla progettazione prima di procedere con la produzione.

I prodotti attestati da specifico logo sono stati inoltre verificati e certificati da tecnici di un organismo notificato a livello internazionale.
Ogni rampa viene fornita completa di Manuale di Istruzioni ed Avvertenze e relativa Dichiarazione di Conformità del Costruttore.
(informiamo che i prodotti, rientranti nelle categorie: pedane, rampe, passerelle, ponti e sponde non sono soggetti alla certificazione CE).

Le rampe di carico fisse sono certificate EN8634.
Certificazione di prodotto TÜV Rheinland
GAMME: M030 – M040 – M050 – M070 – M070P M075 – M080 – M100 – M115A – M120S – M125 M140 – M150 – M165 – M170 – M185 – M200 M230 – SH – MP – MPP – MPC

Certificazione sistema gestione qualità ISO 9001:2008

Tutte le rampe di carico fisse in alluminio sono spedite a mezzo corriere. Tutti i prezzi delle nostre rampe in alluminio si intendono imponibili.
Il prezzo se non diversamente specificato è riferito alla coppia.
Per la Pedana MPC settore edilizia e giardinaggio il prezzo indicato si riferisce ad una sola pedana.

COME DETERMINARE LA LUNGHEZZA DELLE PEDANE O DELLE RAMPE DI CARICO

L’inclinazione (α) della pedana o delle rampe di carico, durante l’utilizzo, non può superare la pendenza massima del 30% (circa 16,5°) quindi, per stabilire con un buon grado di approssimazione la lunghezza (L) minima della pedana o delle rampe, si consiglia di utilizzare la seguente formula:

LUNGHEZZA PEDANA O RAMPA IN MILLIMETRI (L) = (DISLIVELLO IN MILLIMETRI (H) X 100) / (% PENDENZA MASSIMA (α))

Per dislivello (H) si intende l’altezza del piano di carico da terra.

COME DETERMINARE LA LUNGHEZZA DELLE PEDANE O DELLE RAMPE DI CARICO

ESEMPIO APPLICATIVO: si consideri di dover superare un dislivello (H) pari a 1.200 mm. Applicando la formula sopra riportata si ottiene: LUNGHEZZA PEDANA O RAMPA IN MILLIMETRI (L) = 1.200 mm x 100 / 30 = 4.000 mm

Nel diagramma vengono rappresentate in modo intuitivo le grandezze coinvolte nella determinazione della lunghezza della pedana o delle rampe di carico e le loro correlazioni espresse dalla formula precedente.

COME DETERMINARE LA LUNGHEZZA DELLE PEDANE O DELLE RAMPE DI CARICO

Lunghezza Pedana o Rampa (L) mm

Nel caso in cui si desideri una pedana o una coppia di rampe più lunga (e quindi meno ripida) rispetto alla lunghezza minima ottenuta secondo la formula di calcolo sopra riportata, si prega di segnalarlo in quanto la coda del prodotto dovrà essere adattata alla conseguente minore inclinazione.

Le portate indicate nelle tabelle seguenti si riferiscono a carichi uniformemente distribuiti in funzione dei passi indicati e della larghezza del prodotto. Più si concentra il carico (ovvero diminuendo il passo), più diminuisce la portata quindi andrà scelto un prodotto con portata nominale maggiore.

Per i mezzi con cingoli in acciaio è indispensabile utilizzare rampe con minimo il 15% di portata in più rispetto al peso del mezzo stesso.

Le lunghezze indicate nelle tabelle seguenti sono indicative (la lunghezza varia in funzione della testata scelta); per esigenze di maggior precisione contattateci direttamente.

Per le norme d’uso e manutenzione attenersi alle indicazioni contenute nel Manuale di Istruzioni ed Avvertenze fornito a corredo del prodotto.

La Dichiarazione di Conformità del Costruttore è parte integrante del Manuale di istruzioni ed Avvertenze.

Le pedane e le rampe vengono fornite di serie con la testata standard.
Su richiesta sono disponibili altri modelli di testate in funzione delle diverse necessità d’uso; testate ad uncino, appoggio e con tubo.

Le pedane e le rampe vengono fornite di serie con sistemi di ancoraggio al piano di carico standard che si differenziano in funzione della famiglia di prodotto. Su richiesta è possibile configurare il prodotto con i sistemi di ancoraggio disponibili.

Ulteriori informazioni riguardo le opzioni disponibili sono evidenziate nelle pagine di ogni singolo prodotto e, se non fossero sufficienti, contattateci direttamente.
